Catalogue nhôm Maxpro PDF – Đầy đủ các hệ

Catalogue nhôm Maxpro là tài liệu tham khảo dành cho khách hàng, kiến trúc sư, nhà thầu và đơn vị gia công muốn tìm hiểu các hệ nhôm MAXPRO.JP. Tài liệu tổng hợp thông tin sản phẩm, màu sắc, bản vẽ mặt cắt và mã thanh, giúp người đọc có cơ sở đối chiếu trước khi lựa chọn giải pháp cho công trình. Đây là phần xem, tải catalogue cùng giới thiệu những hệ nhôm có trong tài liệu.

Các hệ trong Catalogue nhôm Maxpro

Các hệ nhôm trong tài liệu được phân chia theo kiểu mở và hạng mục sử dụng. Thông số độ dày dưới đây là những ví dụ theo mã thanh trong catalogue, không phải mức độ dày chung cho toàn bộ hệ.

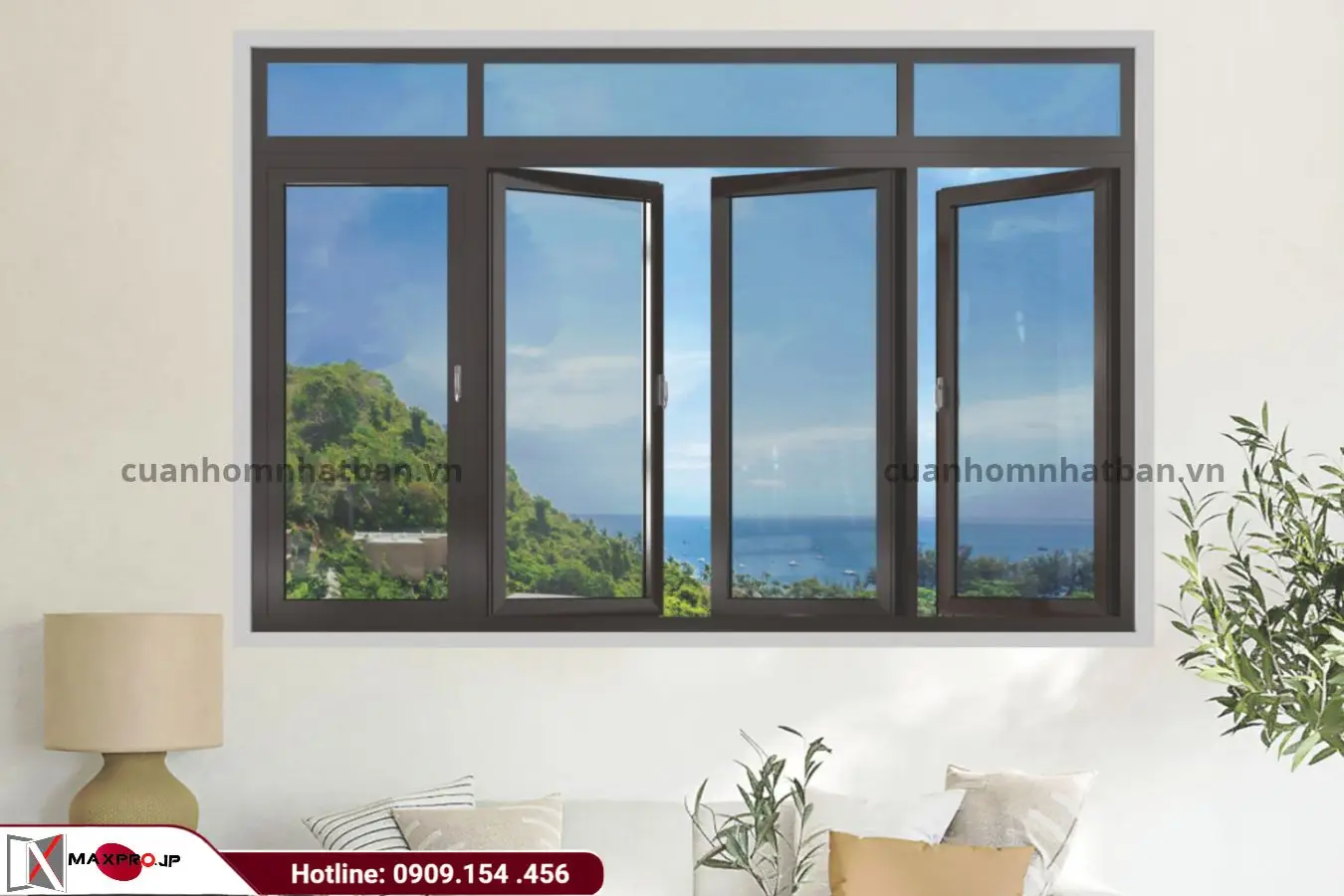

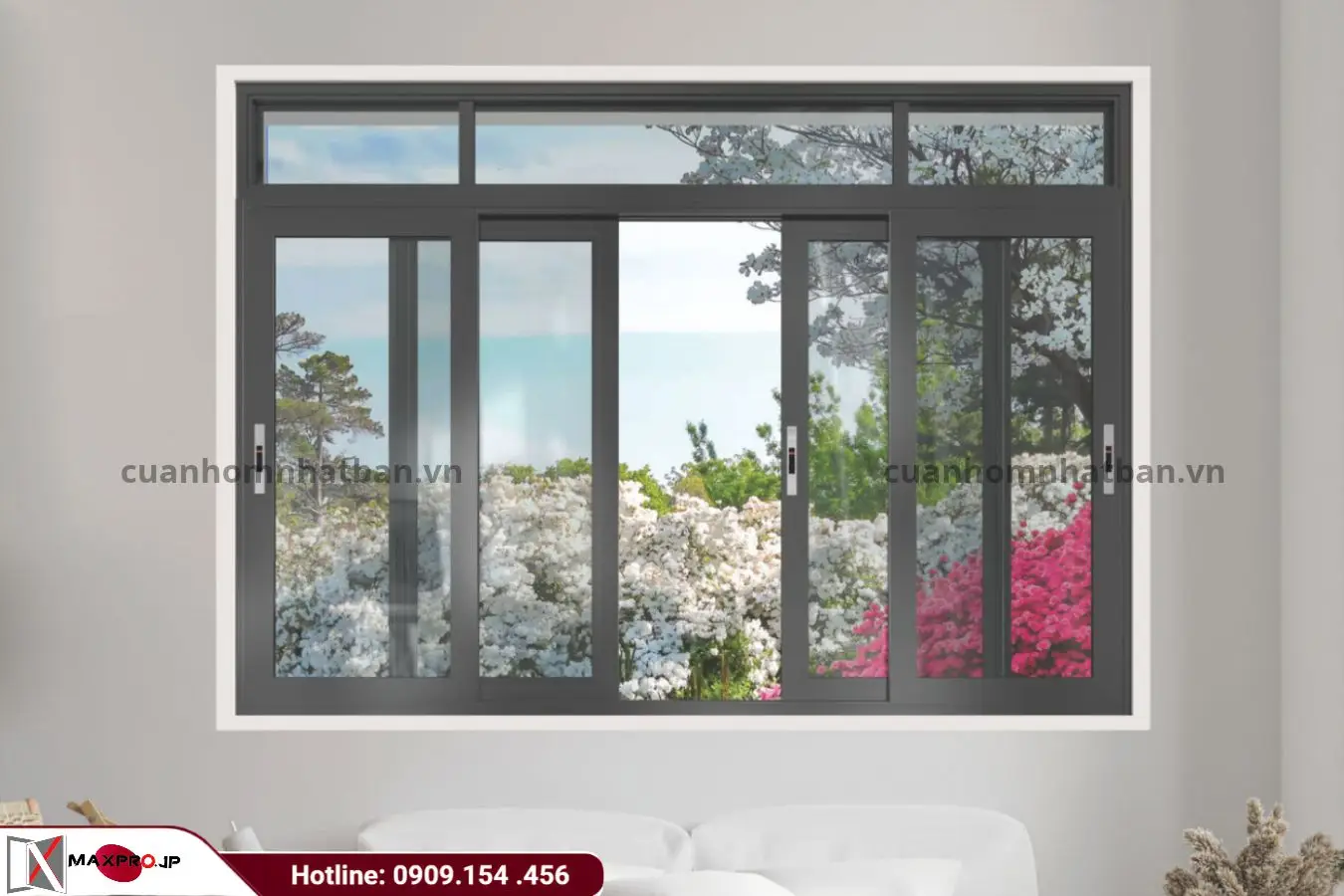

Nhôm Maxpro hệ R55 và SW55

Hệ R55 đa phần phục vụ phân khúc dự án, công trình, có sản phẩm cửa đi, cửa sổ mở quay, SW55 dành cho cửa sổ mở trượt. Hai giải pháp đáp ứng các yêu cầu khác nhau về khoảng mở cánh và cách bố trí không gian.

• Kiểu cửa: R55 mở quay, SW55 mở trượt.
• Profile: R55 có các thanh khung, cánh cửa đi, cánh cửa sổ và đố chia ô. SW55 sử dụng profile khung ray, cánh trượt và thanh ốp móc.
• Độ dày: Trong phần R55, khung cửa đi JP-C5503 và cánh JP-C5508, JP-C5509 dày 2,0 mm, khung cửa sổ JP-C5502 và cánh JP-C5510 dày 1,4 mm. Phần SW55 liệt kê khung, JP-6581 và cánh JP-6583 dày 1,4 mm.

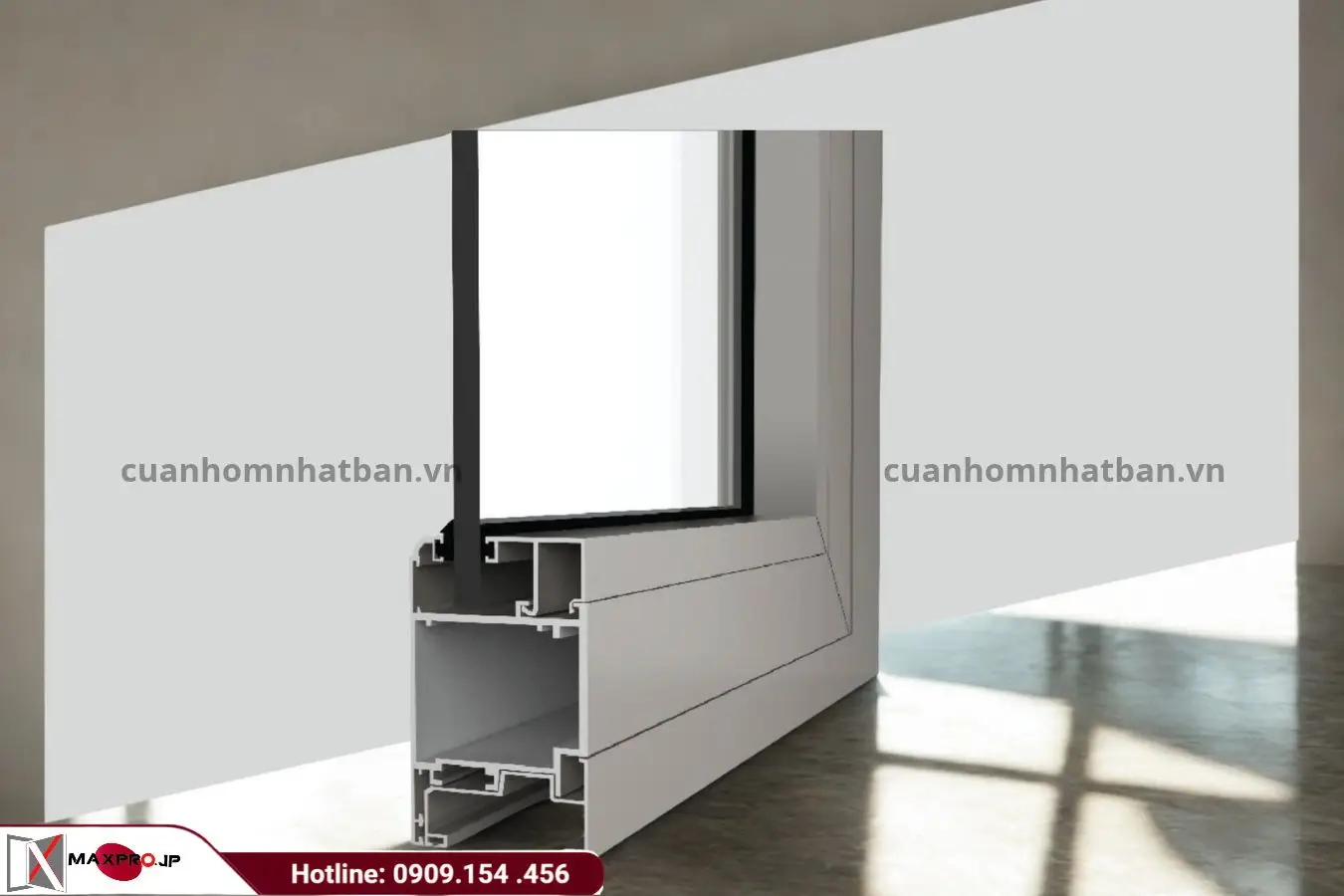

Nhôm Maxpro hệ R58

Catalogue có phần bản vẽ ghi tên R58 dành cho cửa mở quay. Khi tra cứu nhóm này, cần đối chiếu tên hệ trên từng trang và mã thanh, tránh sử dụng nhầm thông số của R55.

• Kiểu cửa: Cửa đi mở quay, với bản vẽ minh họa phương án nhiều cánh.
• Profile: Có khung bao, cánh mở trong, cánh mở ngoài và các thanh đố phục vụ lắp ghép.
• Độ dày: Khung cửa đi JP-6010 dày 2,0 mm. Cánh mở trong JP-8304 và cánh mở ngoài JP-8303 dày 2,0 mm. Thanh đố tĩnh tách khung JP-6013 dày 1,4 mm.

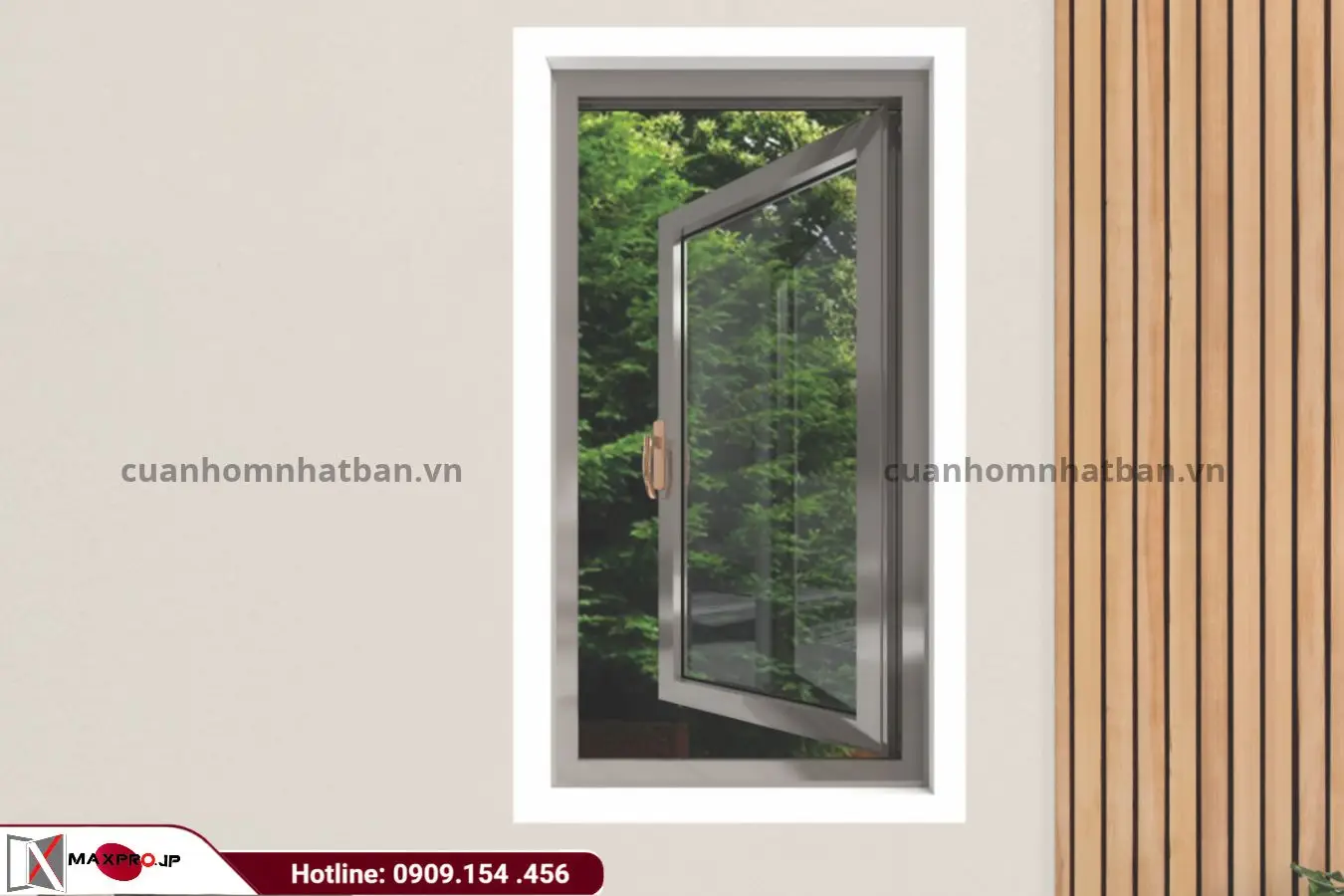

Nhôm Maxpro hệ R65 và R65 Plus

R65 và R65 Plus thuộc nhóm cửa đi, cửa sổ mở quay. Catalogue trình bày riêng mặt cắt của từng phiên bản để người đọc đối chiếu cấu tạo khung, cánh và các thanh liên kết.

• Kiểu cửa: Cửa đi, cửa sổ mở quay.
• Profile: Có khung bao cửa đi, khung bao cửa sổ, cánh mở trong hoặc mở ngoài, đố động và đố tĩnh. R65 Plus có bộ mã profile riêng.
• Độ dày: R65 có khung cửa đi JP-C65105 dày 2,5 mm. Cánh JP-C65107 và JP-C65108 dày 2,5 mm. R65 Plus có khung JP-C65203 và cánh JP-C65204, JP-C65205 dày 2,0 mm. Khung và cánh cửa sổ được minh họa ở cả hai phiên bản dày 1,4 mm.

Nhôm Maxpro hệ SW65

SW65 là giải pháp cửa sổ mở trượt. Cánh di chuyển theo phương ngang, giúp hạn chế khoảng không cần thiết để mở cửa ra ngoài hoặc vào trong.

• Kiểu cửa: Cửa sổ mở trượt.
• Profile: Gồm khung bao có ray, cánh trượt, thanh ốp móc và các chi tiết phục vụ dẫn hướng, lắp kính.
• Độ dày: Khung cửa sổ JP-6581 và cánh JP-6583 dày 1,4 mm, thanh ốp móc JP-6584 dày 1,1 mm. Các thanh phụ có thông số riêng theo bảng mặt cắt.

Nhôm Maxpro hệ R83, SW83 và SD83

Nhóm hệ 83 gồm ba giải pháp, đây thuộc nhóm sản phẩm phân khúc phổ thông của Maxpro. R83 mở quay, SW83 cửa sổ mở trượt và SD83 cửa đi mở trượt. Việc phân biệt đúng tên hệ giúp xác định chính xác profile cần tra cứu.

• Kiểu cửa: R83 mở quay, SW83 và SD83 mở trượt.
• Profile: R83 có khung và cánh mở trong, mở ngoài. SW83 sử dụng khung ray và cánh cửa sổ trượt. SD83 có phương án khung 2 ray hoặc 3 ray.
• Độ dày: R83 có khung cửa đi JP-8301 và cánh JP-8304, JP-8303 dày 2,0 mm. SW83 có khung JP-6582 và cánh JP-6583 dày 1,4 mm. SD83 có khung đứng 2 ray JP-C8360, khung đứng 3 ray JP-C8361 và cánh JP-C8364 dày 2,0 mm.

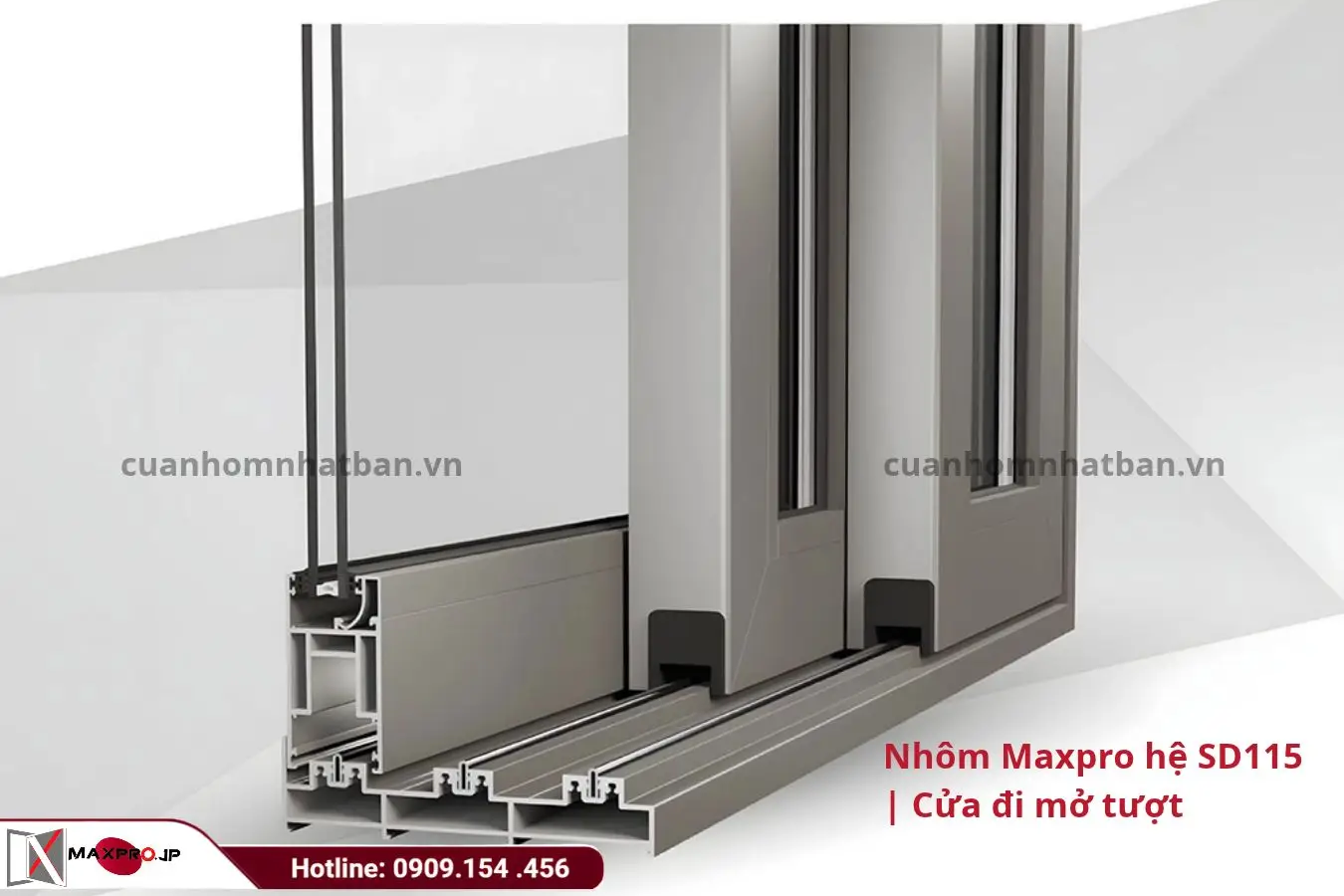

Nhôm Maxpro hệ SD115 và SD93

Mã hệ SD115 trong phân khúc cao cấp của nhôm Maxpro, Catalogue nhôm Maxpro có SD115 và SD93 dành cho cửa đi mở trượt. Có thể được cân nhắc tại lối ra ban công, sân vườn hoặc vị trí cần kết nối không gian. Lựa chọn hệ cần dựa trên kích thước cửa và cấu hình thực tế.

• Kiểu cửa: Cửa đi mở trượt.
• Profile: SD115 có phương án khung 2 ray, 3 ray và các profile cánh tương ứng. SD93 gồm khung đứng, khung ngang trên, khung ngang dưới và các thanh cánh.
• Độ dày: SD115 có khung đứng 2 ray JP-C15201 và cánh JP-C15210 dày 2,0 mm. Cánh lùa nhỏ JP-C15233 dày 2,5 mm. SD93 có khung JP-C9301, JP-C9302, JP-C9303 và các thanh cánh JP-C9305, JP-C9306, JP-C9307 dày 2,0 mm.

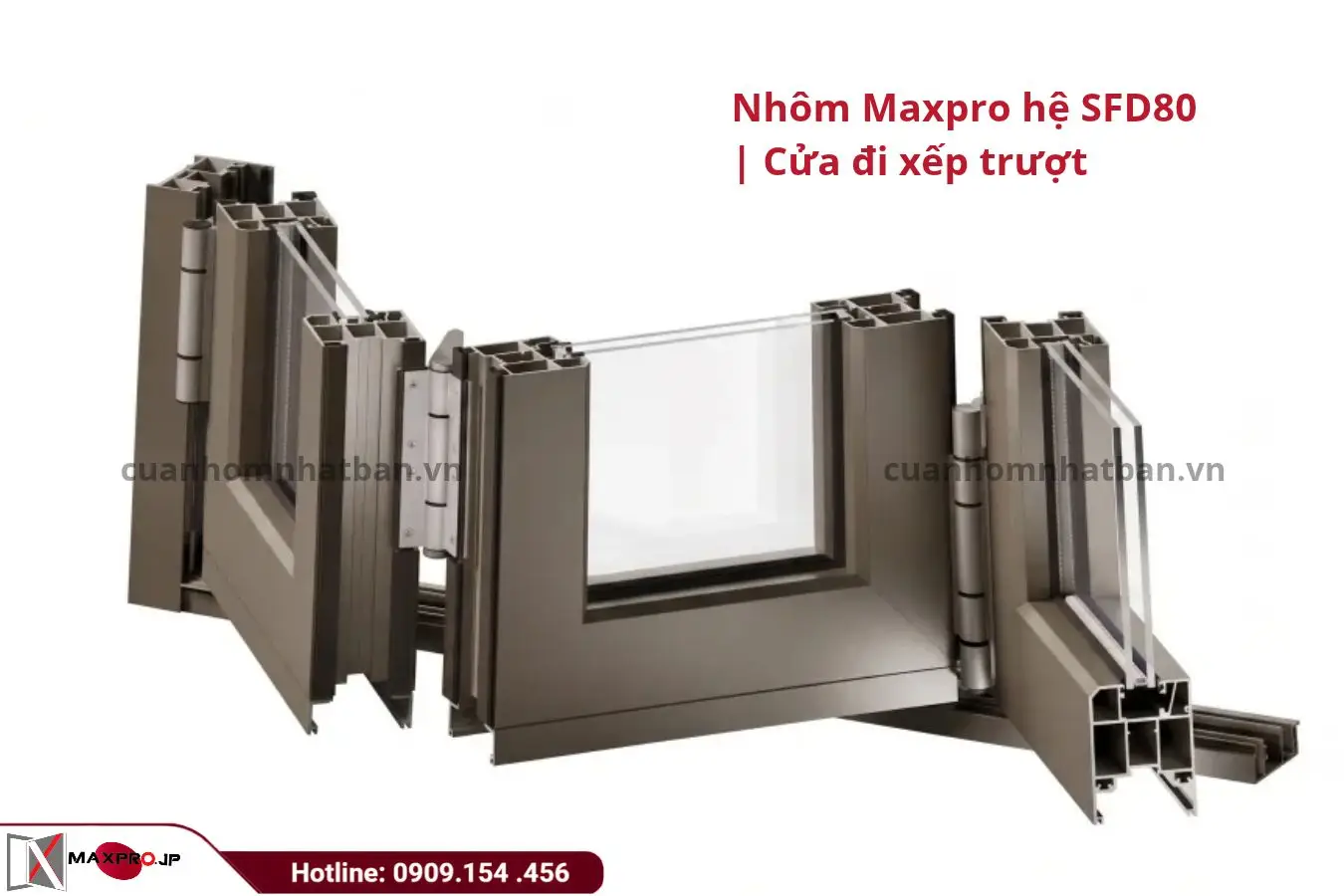

Nhôm Maxpro hệ SFD80

SFD80 sử dụng cơ chế xếp trượt: các cánh liên kết và xếp gọn theo phương án thiết kế. Giải pháp này phù hợp để tìm hiểu khi công trình cần khoảng mở rộng giữa không gian bên trong và bên ngoài.

• Kiểu cửa: Cửa đi xếp trượt.
• Profile: Có cánh xếp trượt, khung đứng, khung dưới và ray dẫn hướng. Catalogue thể hiện các mã khung tương ứng với phương án phụ kiện Cmech hoặc Sigico.
• Độ dày: Cánh JP-8008 dày 2,0 mm, khung đứng JP-8002A, JP-8003A và khung dưới JP-8004, JP-8005 dày 2,0 mm. Thanh ốp chân cánh JP-8007 dày 2,5 mm.

Hệ nhôm Maxpro dành cho lan can kính và mặt dựng

Ngoài cửa đi và cửa sổ, catalogue nhôm Maxpro còn giới thiệu các profile dành cho lan can kính và mặt dựng.

Phần lan can thể hiện các dạng profile giữ kính cùng chi tiết lắp đặt. Phần mặt dựng cung cấp hình minh họa và bản vẽ mặt cắt phục vụ tra cứu cấu tạo. Đây là những hạng mục cần xác định profile, kính và phương án liên kết theo thiết kế riêng của công trình.

Lưu ý khi lựa chọn hệ nhôm Maxpro

Khi đọc catalogue nhôm Maxpro, cần phân biệt kích thước profile với độ dày thành nhôm. Các tên hệ như 55, 65 hoặc 83 không có nghĩa là thành nhôm dày tương ứng 55 mm, 65 mm hay 83 mm.

Trong cùng một hệ, khung, cánh, đố và nẹp có thể có độ dày khác nhau. Vì vậy, nên đối chiếu theo mã thanh thay vì sử dụng một con số chung cho toàn bộ sản phẩm.

Việc lựa chọn bộ cửa cần kết hợp kiểu mở, kích thước, kính, phụ kiện và điều kiện lắp đặt. Catalogue hỗ trợ tra cứu sản phẩm. Phương án sản xuất và báo giá cần được xác định theo công trình thực tế.

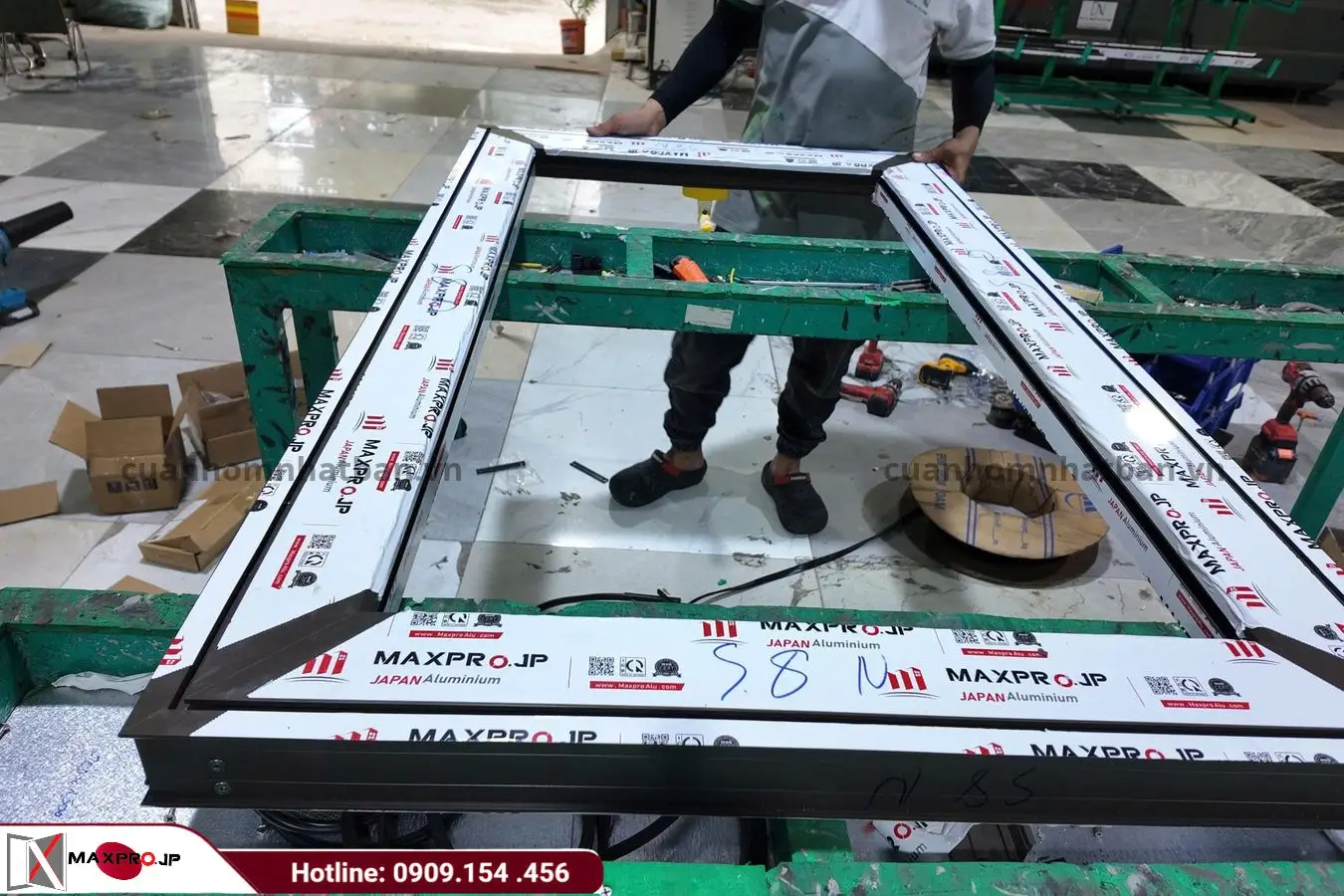

Cửa Nhôm Nhật Bản tư vấn và thi công cửa Maxpro

Cửa Nhôm Nhật Bản hỗ trợ tư vấn, sản xuất và thi công cửa Maxpro theo yêu cầu. Quý khách có thể gửi bản vẽ, kích thước dự kiến hoặc hình ảnh vị trí lắp đặt để nhận tư vấn và báo giá theo công trình. Để tư vấn kỹ hơn và được báo giá chính xác vui lòng liên hệ ngay hotline: 0909 154 456 cho chúng tôi nhé!!

Catalogue nhôm Maxpro giúp khách hàng tìm hiểu các hệ sản phẩm và có cơ sở trao đổi về giải pháp cửa. Từ nhu cầu sử dụng và bản vẽ công trình, đơn vị chuyên môn sẽ tư vấn cấu hình phù hợp trước khi triển khai sản xuất, lắp đặt.
